多功能安全阀校验系统

产品名称：多功能安全阀校验系统 产品型号：Easy-D型 产品简介： 适用所有尺寸高中低压安全阀！世界领先技术。

详细信息

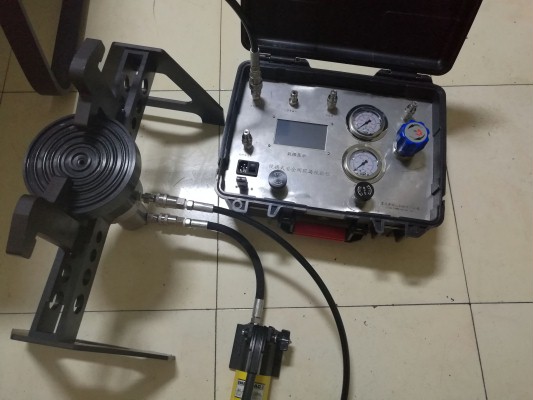

多功能安全阀离线校验系统是北京华特迅电子科技有限公司开发的，适合现场服务，拆装方便的一套组合系统。

该系统的特点：

1、最大程度满足了安全阀整定压力的需求，本系统的工作压力最大为6000PSI，几乎涵盖了98%安全阀校验过程中对整定压力的要求。

2、本套系统最高配置可对安全阀类型的实现全覆盖，不仅能离线校验法兰式、螺纹式安全阀，也能对先导式安全阀进行线上不拆卸校验。

3、对任何类型安全阀都可以通过夹具快速夹紧，无需准备各种连接接头，对现场服务来说，这点显得尤其重要。

4、整套系统结构紧凑，经过计算机软件优化设计，既能满足校验过程中对设备强度的要求，同时又最大程度的减轻了设备的自身重量，本系统中最重的夹紧单元仅重17KG，单人单手就可以提起，在任何高度位置都可以在校验现场组装，整套装置保证在普通轿车尾箱内即可放置。

5、各个单元之间无缝连接，多元化的结构使得多种需求配置成为可能。

6、完善的数据处理系统，包括数据采集、分析、记录等全部自动完成，后台数据库系统能够根据采集来的数据自动生成校验报告。

7、进口高压减压阀的应用，确保校验时气流输入平稳，同时能有效保护精密压力表和高精度压力传感器避免过压引起的损坏。

    为了满足各个层次安全阀校验机构的需求，我们精心定制了如下几套配置方案。

1、智能型高压安全阀现场离线校验系统

系统配置		数量
智能型数据处理手提控制箱耐压6000PSI		1
后台数据库管理系统		1
法兰式液压夹紧系统		1
螺纹式安全阀夹具		1
进口液压手动油泵		1
气源连接及输出管6000PSI		2
液压油管60Mpa		1
0.25%智能压力传感器多量程		4
0.4%比对压力表多量程		4
42Mpa增压气源组（含2个缠绕式气瓶）		1
先导阀连接接头组		1
高端笔记本电脑		1
报    价	壹拾伍万捌仟元整（158000.00）

2、智能型低压安全阀现场离线校验系统

系统配置		数量
智能型数据处理手提控制箱耐压3000PSI		1
后台数据库管理系统		1
法兰式液压夹紧系统		1
螺纹式安全阀夹具		1
进口液压手动油泵		1
气源连接及输出管3000PSI		2
液压油管40Mpa		1
0.25%智能压力传感器多量程		2
0.4%比对压力表多量程		2
先导阀连接接头组		1
报    价	玖万捌仟元整（98000.00）



相关技术参数

法兰式液压夹紧系统：(法兰外径超过325mm则须定制斜拉式法兰夹紧附件)

最大法兰外径<325mm，最大夹紧力<10T，最大法兰厚度75mm，油缸行程35mm。

螺纹式安全阀夹具：最大阀体高度480mm，最大通径<80mm。

高压系统最大工作压力<42Mpa，低压系统最大工作压力<21Mpa。

智能系统测量精度>0.25%，仪表系统测量精度>0.4%。

工作温度：-40℃-80℃。

智能系统需要220V电源方可操作，如果现场没有电源，则使用比对压力表校验。

3、仪表型高压安全阀现场离线校验系统

系统配置		数量
仪表型手提控制箱耐压6000PSI		1
法兰式液压夹紧系统		1
螺纹式安全阀夹具		1
进口液压手动油泵		1
气源连接及输出管6000PSI		2
液压油管60Mpa		1
0.4%压力表多量程		4
42Mpa增压气源组（含2个缠绕式气瓶）		1
先导阀连接接头组		1
报    价	柒万捌仟元整（78000.00）

4、仪表型低压安全阀现场离线校验系统

系统配置		数量
仪表型手提控制箱耐压3000PSI		1
法兰式液压夹紧系统		1
螺纹式安全阀夹具		1
液压手动油泵		1
气源连接及输出管3000PSI		2
液压油管40Mpa		1
0.4%压力表多量程		2
先导阀连接接头组		1
报    价	肆万捌仟元整（48000.00）

5、仪表型经济适用安全阀现场离线校验系统

系统配置		数量
仪表型简化版手提控制箱耐压3000PSI（非快速连接）		1
法兰式液压夹紧系统（非快速连接）		1
液压手动油泵（非快速连接）		1
气源连接及输出管3000PSI（非快速连接）		2
液压油管40Mpa（非快速连接）		1
0.4%压力表（非快速连接）		1
报    价	壹万捌仟元整（18000.00）
